Dynamische und statische Lasten

Lastübertragung auf Fundament und Bauwerk sicher bewerten

Beim Betrieb von Maschinen und Anlagen wirken statische und dynamische Lasten auf Maschinenfundamente, Stahlbaukonstruktionen und Deckenbereiche. Diese Kräfte können zu Gebäudeschwingungen, ausgeprägten Stahlbau-Schwingungen oder erhöhter Vibrationsbelastung führen. Neben baulichen Schäden durch erhöhte Deckenschwingungen können auch unzulässig hohe Schwingungen auf Personen übertragen werden und die Aufenthaltsqualität oder Arbeitssicherheit beeinträchtigen.

Unser Vorgehen:

Wir messen statische und dynamische Lasteinwirkungen direkt an den Aufstellpunkten von Maschinen und Anlagen unter realen Betriebsbedingungen. Erfasst werden die tatsächlich in Fundament und Bauwerk eingeleiteten Kräfte sowie die daraus resultierenden Schwingungen. Auf dieser Grundlage bewerten wir die Fundamentbelastung und die Einleitung in die Tragstruktur.

Zur sicheren Auslegung führen wir bei Bedarf Eigenfrequenzermittlungen am geplanten oder bestehenden Aufstellort durch, um kritische Resonanzzustände frühzeitig zu erkennen. Die Analyse der Schwingungen dient der gezielten Planung von Minderungsmaßnahmen zur Reduzierung von Deckenschwingungen und Strukturbeanspruchungen.

Benötigen Sie Unterstützung bei der Bestimmung dynamischer und statischer Lasten?

Als unabhängiger Gutachter für Vibrationen erstellen wir eine nachvollziehbare Lastanalyse für den Anlagenbau und entwickeln konkrete Maßnahmen zur Entkopplung oder konstruktiven Optimierung. Ziel ist die sichere Auslegung von Maschinenfundamenten und Tragwerken sowie die dauerhafte Vermeidung von Schwingungsschäden.

Unsere Leistungen im Überblick:

  • Messung dynamischer und statischer Lasten:
    Präzise Ermittlung der auf Ihre Anlagen wirkenden Kräfte.
  • Bestimmung von Eigenfrequenzen:
    Analyse der Eigenfrequenzen im Bereich der Maschinenaufstellung zur Vermeidung unerwünschter Schwingungen.
  • Erfassung von Materialspannungen und -dehnungen:
    Einsatz modernster DMS-Messtechnik zur genauen Messung von Materialbeanspruchungen.
  • Prüfung der Dauerfestigkeit:
    Untersuchung der Materialbeständigkeit unter dynamischen Belastungen.
  • Auslegung von Minderungsmaßnahmen:
    Entwicklung und Umsetzung effektiver Maßnahmen zur Reduzierung schädlicher Schwingungen und Belastungen.

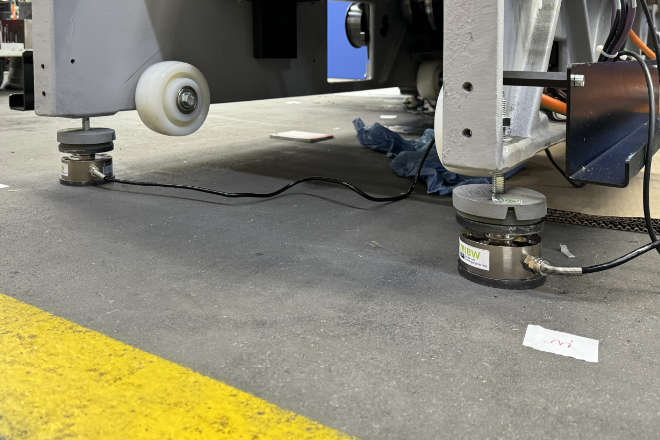

Erfassung statischer und dynamischer Lasten
Erfassung statischer und dynamischer Lasten

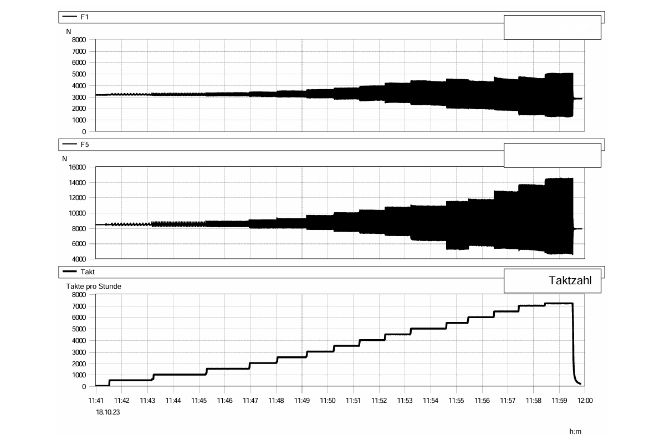

Messdatenaufzeichnung und Messdatenanalyse
Messdatenaufzeichnung und Messdatenanalyse

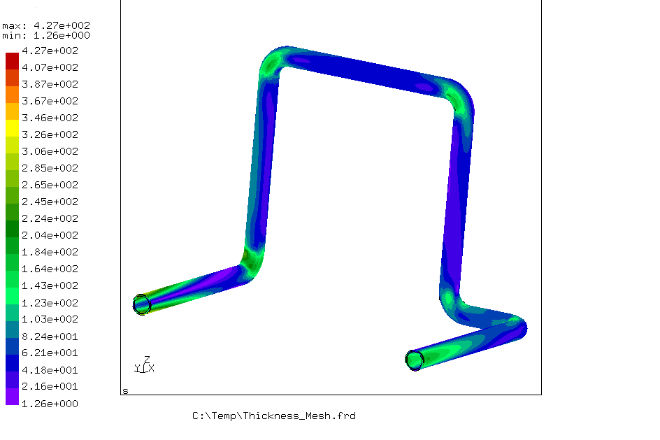

Überprüfung der Materialspannung
Überprüfung der Materialspannung
Ursachendetektion erhöhter dynamischer Lasten
Ursachendetektion erhöhter dynamischer Lasten

Bei der Bestimmung der dynamischen und statischen Lasten stehen wir Ihnen als kompetenter Partner gerne beratend zur Seite.

Kontaktieren Sie uns

Wir analysieren für Sie auch das Drehschwingungsverhalten Ihrer Maschinen.

Hier erfahren Sie mehr dazu:

Torsionsschwingungs- und Drehmoment­messung

Referenzprojekte

Messung von Bodenerschütterungen zur Sicherstellung des ungestörten Betriebs einer geplanten Anlage
Download

Bodenerschütterungsmessung zur Bewertung von Schwingungen in Produktionshallen

Für die Aufstellung einer schwingungsempfindlichen Wiegevorrichtung wurden die Bodenerschütterungen in einer Produktionshalle messtechnisch untersucht. Während des Betriebs von Stahlpressen sowie bei Staplerfahrten wurden Schwinggeschwindigkeiten und Frequenzen des Hallenbodens erfasst und mit den Vibration-Criteria-Curves (VC-A) sowie VDI 2038 bewertet. Die Messungen zeigten eine Überschreitung der zulässigen Schwingwerte. Zur Sicherstellung eines störungsfreien Anlagenbetriebs wurde eine Schwingungsentkopplung mittels elastisch gelagertem Fundamentblock empfohlen.

Download Referenzprojekt (PDF)

Maßnahmen zur Minderung der durch eine Rüttelrinne erzeugten Schwingungen an einem Stahlbau
Download

Maßnahmen zur Minderung der durch eine Rüttelrinne erzeugten Schwingungen an einem Stahlbau

Beim Betrieb mehrerer Vibrationsrinnen auf einer Stahlträger-Geschossdecke traten erhöhte Struktur- und Gebäudeschwingungen auf. Durch Schwingungsmessungen sowie eine Eigenfrequenzanalyse des Stahlbaus mittels FEM wurde eine Resonanz zwischen der Anregungsfrequenz der Unwuchtmotoren und der Eigenfrequenz der Decke bei etwa 9,9 Hz identifiziert. Zur Minderung der Schwingungen wurden die Vibrationsrinnen auf einer schwingungsentkoppelten Sperrmasse (Zweimassenschwinger) montiert. Dadurch reduzierte sich die Schwinggeschwindigkeit des Stahlbaus deutlich.

Download Referenzprojekt (PDF)

Rohrleitungsschwingungen am Kolbenverdichter überprüft
Download

Rohrleitungsschwingungen am Kolbenverdichter überprüft

Im Zuge einer Sanierungsmaßnahme wurden die Rohrleitungsschwingungen einer Kolbenverdichteranlage messtechnisch überprüft. Dazu wurden Schwingungsmessungen an Rohrleitungen, Wärmetauschern, Verdichtern und Fundamenten durchgeführt und mit den Richtwerten der VDI 3842 bewertet. Unter bestimmten Betriebsbedingungen traten erhöhte Schwinggeschwindigkeiten an der saugseitigen Sammelleitung auf. Eine ergänzende FEM-Analyse der Rohrleitung zeigte kritische Materialspannungen. Ursache war eine gelockerte Rohrleitungshalterung, die anschließend konstruktiv optimiert wurde.

Download Referenzprojekt (PDF)
