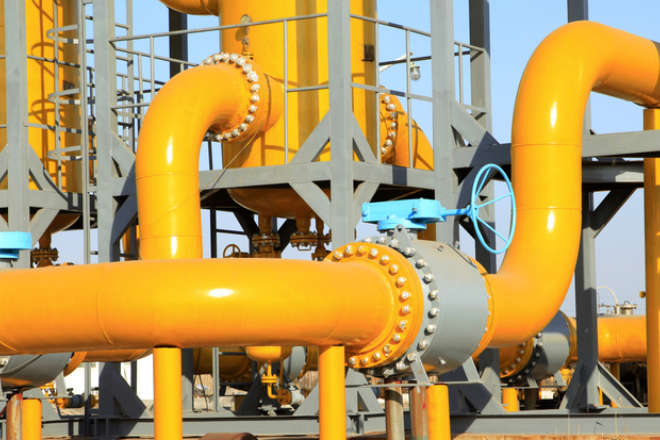

Rohrleitungs­schwingungen

Übermäßige Schwingungen können zu kritischen Materialbelastungen und Schäden an Rohrleitungen führen

Ursachen und Auswirkungen

Häufig treten erhöhte Rohrleitungs­schwingungen nach Änderungen der Betriebsbedingungen (Fördermenge, Drehzahl, Druck etc.) oder nach Modifikationen und dem Einsatz neuer Maschinen auf. Diese Schwingungen können sowohl die Rohrleitungen selbst als auch angekoppelte Bauteile und Maschinen beschädigen.

Problemerkennung und -behebung

Bei erhöhten Rohrleitungs­schwingungen ist eine sofortige Ursachenanalyse erforderlich. Durch umfassende Schwingungsanalysen lassen sich Anregungsmechanismen wie turbulente Strömungen, Druckpulsationen und Resonanzen identifizieren und beseitigen.

Unsere Dienstleistungen

Wir bieten umfassende Lösungen zur Analyse und Behebung von Rohrleitungs­schwingungen. Mit modernster Messtechnik und Fachwissen schützen wir Ihre Rohrleitungssysteme und gewährleisten die Betriebszuverlässigkeit.

Rohrleitungsschwingungen? Wir haben die Lösung!

Sie benötigen Unterstützung bei der Beseitigung von Rohrleitungs­schwingungen?

Unsere Experten sind für Sie da! Mit modernster Technik und umfassendem Fachwissen bieten wir Ihnen maßgeschneiderte Lösungen, um Ihre Rohrleitungssysteme zu schützen und die Betriebszuverlässigkeit zu gewährleisten.

Kontaktieren Sie uns – wir beraten Sie gerne!

Dipl.-Ing. Patrick Waning

Ihr Ansprechpartner:
Dipl.-Ing. Patrick Waning

IBW – E-Mail:

IBW – Telefon:
+49 2541 92 81-900

Unsere Leistungen im Kurzüberblick:

Erfahren Sie mehr über unsere Dienstleistungen zur Schwingungsüberwachung, speziell für Ihre Rohrleitungssysteme:

  • Mehrkanalige Messdatenerfassung als Kurz- und Langzeitmonitoring
  • Ermittlung und Beurteilung der Rohrleitungsschwingungen (z. B. VDI 3842)
  • Gefährdungsbeurteilungsanalyse (detaillierte Analyse und Bewertung der Situation)
  • Ausarbeitung von Minderungsmaßnahmen zur Reduzierung von Rohrleitungsschwingungen
  • Erfassung der Materialspannungen
  • Eigenfrequenz- und Eigenformanalysen
  • Erstellung von Berechnungsmodellen
  • Planung von Rohrleitungshalterungen
  • Messtechnische Begleitung bei der Inbetriebnahme von Maschinen und Anlagen
  • Gutachtenerstellung
Messtechnische Überprüfung der Rohrleitungsschwingungen
Messtechnische Überprüfung

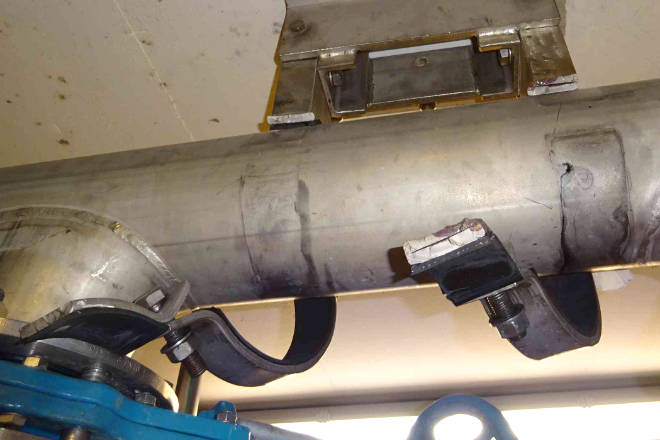

Vermeidung von schwingungsbedingten Schäden
Schadensvermeidung

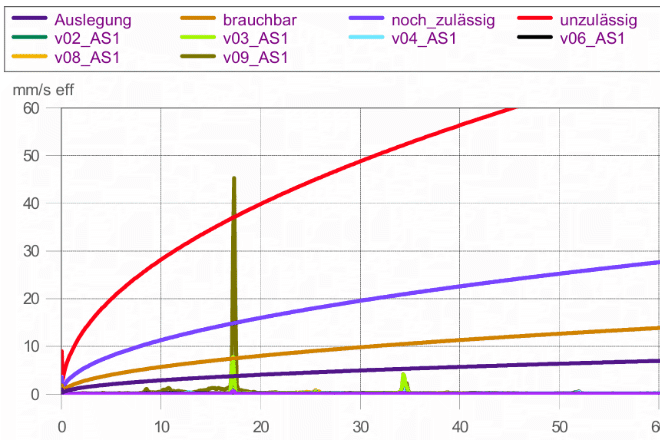

Beurteilung der Rohrleitungsschwingungen
Beurteilung

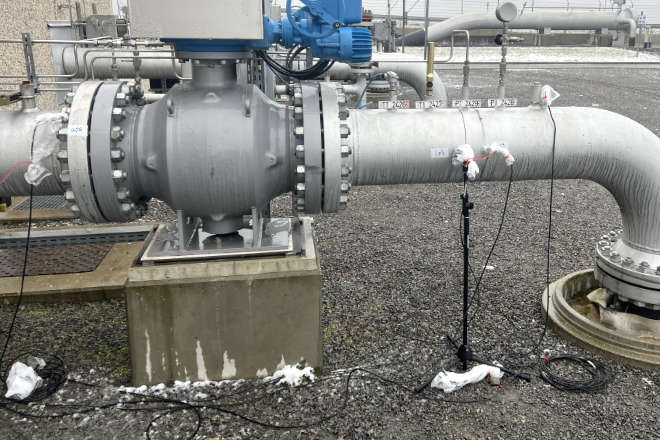

Langzeitüberwachung der Schwingungs-, Druckpulsations- und Schallsituation
Langzeitüberwachung

Auf Basis unserer langjährigen Erfahrung im Bereich Rohrleitungs­schwingungen stehen wir Ihnen als kompetenter Partner gerne beratend zur Seite.

Kontaktieren Sie uns

Erhöhte Rohrleitungs­schwingungen treten häufig zusammen mit unzulässig hohen Druckpulsationen sowie in Resonanzfällen auf. Diese Kombination kann zu erheblichen Schäden und Ausfällen führen.

Erfahren Sie mehr darüber und wie wir Ihnen helfen können:

Druckpulsation Eigenfrequenzen

Referenzprojekte

Rohrleitungsschwingungen am Kolbenverdichter überprüft

In einer Industrieanlage sollten zwei ca. 40 Jahre alte Kolbenverdichter durch baugleiche Verdichter ausgetauscht werden. Im Zuge der geplanten Sanierungsmaßnahme sollte u. a. die aktuelle Schwingungssituation messtechnisch überprüft werden.

Download Referenzprojekt (PDF)

Erhöhte Schwingungen an einer Pumpenanlage gemindert

In einer Kläranlage wurden die saug- und druckseitigen Schlammleitungen zwischen zwei Faulbehältern erneuert. Nach der Inbetriebnahme der auf einer Zwischenebene positionierten Umwälzpumpen traten erhöhte Rohrleitungs- und Gebäudeschwingungen auf. Es wurden Schäden durch einen Dauerbetrieb der Anlage befürchtet.

Download Referenzprojekt (PDF)

Erschütterungsmonitoring an einer erdverlegten DN 800 Versorgungsleitung für Trinkwasser

Im Rahmen der baulichen Vorbereitung eines Firmengeländes musste eine Grundstückszufahrt oberhalb einer erdverlegten DN 800 Versor­gungs­leitung für Trinkwasser errichtet werden. Die Rohrleitungsschwingungen während der erschütterungsintensiven Bauarbeiten waren gemäß der DIN 4150-3 zur Beweissicherung kontinuierlich zu überwachen und zu protokollieren.

Download Referenzprojekt (PDF)

Schäden am Rohrleitungssystem durch den Betrieb von Exzenter­schnecken­pumpen in einem Klärwerk

Beim Betrieb von Exzenter­schnecken­pumpen in einem Klärwerk traten zeitweise so hohe Schwingungen am druckseitigen Rohrleitungs­system der Anlage auf, dass sich Rohrleitungs­halterungen von der Wand lösten und Risse an den Schweißnähten der Rohrleitung entstanden. Zur Ursachen­ermittlung wurden umfassende schwingungs­technische Untersuchungen durchgeführt.

Download Referenzprojekt (PDF)

Rohrleitungsschwingungen in einer Erdgasübernahmestation

Ursachenanalyse aufgrund Rohrleitungsschwingungen nach Inbetriebnahme einer neuen Rohrleitungsstrecke in einer Mess- und Regelanlage. Erfassung der Druckpulsationen im Gasstrom zusammen mit den Rohrleitungsschwingungen. Klärung des Gefährdungspotentials, Aufdeckung der Ursache-Wirkungs-Zusammenhänge und Ausarbeitung von Minderungsmaßnahmen.

Download Referenzprojekt (PDF)

Vibrationen und Lärm am Kanalsystem einer Abluftanlage durch den Parallelbetrieb von Radialgebläsen

Beim Betrieb eines Abluftsystems mit drei drehzahlvariablen Radialgebläsen traten unerwünscht hohe Schwingungen an den Wänden des Kanalsystems auf, so dass es zu Rissen an Schweißnähten und Nietver­bindungen kam. Messtechnisch wurde die Ursache der problematischen Situation ermittelt, so dass gezielt Verbesserungs­maßnahmen ausgearbeitet werden konnten.

Download Referenzprojekt (PDF)

Ursachenanalyse erhöhter Schwingungen während des Parallelbetriebs von Ölbrennern im Heizkraftwerk einer Abfallverbrennungsanlage

Nach der Modernisierung einer 35-MW-Abfallverbrennungsanlage traten bei der Wiederinbetriebnahme erhebliche Schwingungen und laute Geräusche am Kessel auf. Diese Probleme, die beim parallelen Betrieb von zwei Ölbrennern auftraten und mit steigender Leistung Schäden verursachten, blieben zunächst ungeklärt.

Download Referenzprojekt (PDF)


Fallstudien

Rohrleitungshalter
Rohrleitungshalter

Kurzzeitig auftretende hohe Schwingungen am Rohrleitungssystem einer Verdichterstation

  • Zeitgleiche messtechnische Ermittlung der Rohrleitungsschwingungen an ausgewählten Stellen des Rohrleitungssystems bei unterschiedlichen Betriebsbedingungen.
  • Bewertung der vorhandenen Schwingungssituation und Abschätzung des Gefährdungspotentials.
  • Bestimmung der mechanischen Eigenfrequenzen während des Anlagenstillstands und Vergleich mit den möglichen Anregungsfrequenzen.
  • Ausarbeitung von Maßnahmen zu Verbesserung der Rohrleitungshalterungen.

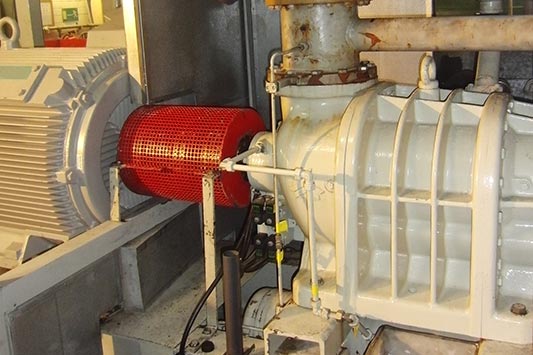

Schraubenverdichter
Schraubenverdichter

Rohrleitungsschäden nach Umstellung des Kältemittels in einer Kälteanlage

  • Messtechnische Ermittlung der Schwingungs- und Druckpulsationssituation sowie der Position des Steuerschiebers und Bewertung der Situation vor Ort.
  • Bestimmung der mechanischen und akustischen Eigenfrequenzen und Vergleich mit den gemessenen Druckpulsationen.
  • Gegenüberstellung des berechneten Druckaufbaus an der Auslasssteuerkante mit dem gemessenen Rohrleitungsinnendruck.
  • Maßnahme: Änderung des eingebauten Volumenverhältnisses im Schraubenverdichter.

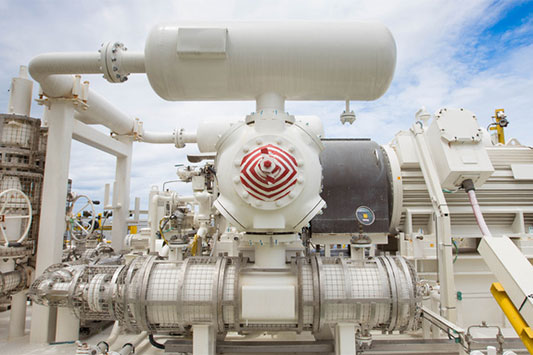

Gas Booster Kompressor
Kolbenverdichter

Hohe Schwingungen an den Pulsationsbehältern und am Rohrleitungssystem

  • Mehrkanalige Erfassung der Schwingungs- und Druckpulsationssituation sowie weiterer physikalischer Größen während unterschiedlicher Betriebsbedingungen.
  • Ermittlung der mechanischen Eigenfrequenzen während des Anlagenstillstandes.
  • Durchführung einer Ursachenanalyse und Bewertung der Rohrleitungs- und Behälterschwingungen.
  • Zeitnahe Ausarbeitung von effektiven Minderungsmaßnahmen.
